Estudios de ARC Flash para instalaciones eléctricas en Chile y LATAM
Evaluamos el riesgo de arco eléctrico de tu instalación para entregar información técnica que permita tomar mejores decisiones de protección, cumplimiento, mantenimiento y seguridad operacional.
- Somos especialistas en Estudios ARC Flash
Estudio de arco eléctrico - Arc Flash
Un estudio que transforma el riesgo eléctrico en decisiones concretas de seguridad
Un evento de arco eléctrico puede generar consecuencias graves para las personas, las instalaciones y la continuidad de las operaciones.
Un estudio ARC Flash permite determinar la magnitud del peligro eléctrico en cada punto analizado y establecer controles técnicamente sustentados para la operación y el mantenimiento seguro.
Nuestro trabajo busca que tu empresa pueda identificar el riesgo, tomar decisiones con respaldo técnico y contar con documentación útil para gestionar la seguridad eléctrica.
Alcance técnico
Un estudio integral, adaptado a las condiciones reales de tu instalación. Conoce lo que incluye:
El estudio ARC Flash contempla el análisis necesario para comprender las condiciones eléctricas de la instalación y traducir sus resultados en medidas concretas de seguridad.
Entregables
Lo que recibirás
Al finalizar el estudio, tu empresa recibe documentación técnica que permite utilizar los resultados en su gestión de seguridad eléctrica, incluyendo:
IMPORTANTE: El estudio tiene una vigencia de 5 años en los tableros evaluados, salvo cambios mayores.
Nuestra metodología
Un proceso claro y estructurado
Trabajamos de manera estructurada para pasar desde la información de la instalación hasta resultados que puedan ser utilizados por sus equipos.
1
Recolección documental
2
Levantamiento en terreno
3
Modelación eléctrica
4
Cortocircuito y protecciones
5
Cálculo ARC Flash
6
Informe, etiquetas y plan de acción
Nuestra base regulatoria
Trabajamos con respaldo técnico y normativo
Criterios de ingeniería aplicada, cumplimiento normativo y rigurosidad técnica para garantizar resultados confiables y operacionales.
Utilizamos software especializado:
Utilizamos software especializado:
Servicio adicional*
Capacitación especializada para tu equipo
Cursos de Riesgo Eléctrico y ARC Flash
La capacitación puede complementar el estudio ayudando a que los trabajadores, mantenedores, electricistas, supervisores y profesionales HSE apliquen los controles definidos en la instalación. Los contenidos incluyen:
01
Marco normativo y responsabilidades
02
Fundamentos del riesgo eléctrico
03
Choque eléctrico, cortocircuito y ARC Flash
04
Evaluación del riesgo y energía incidente
05
Fronteras y distancias de seguridad
06
EPP y protección térmica
07
LOTO y consignación eléctrica
08
Trabajo en sistemas energizados
09
Mantenimiento eléctrico seguro
10
Caso práctico y taller
*Este es un servicio adicional y puede contratarse junto con el estudio ARC Flash o de manera independiente.
Experiencia profesional
Tu estudio en manos de expertos en proyectos industriales de alta exigencia
La experiencia acreditada incluye estudios en generación, minería, parques solares, grandes plantas industriales, logística y edificios, con proyectos desarrollados en distintos países.
Especialista técnico
Ing. Fernando Fernández
Ingeniero eléctrico, asesor internacional en proyectos eléctricos y especialista en estudios ARC Flash, NFPA 70E, ETAP y SKM Power Tools.
Preguntas frecuentes
Resolvemos tus dudas
¿Qué es un Estudio de Arco Eléctrico (Arc Flash) y cuál es su objetivo?
Un Estudio de Arco Eléctrico es un análisis de ingeniería especializado que determina la magnitud del peligro eléctrico y la energía incidente (medida en cal/cm²) liberada ante una falla en los tableros de una instalación. Su objetivo es fijar las distancias de seguridad y establecer controles técnicamente respaldados para operar y mantener los equipos sin riesgo para el personal.
¿A qué empresas o sectores está dirigido este servicio?
Está dirigido a empresas del sector energético (generación hidráulica, solar, eólica, transmisión y distribución), compañías mineras, plantas industriales, centros logísticos y cualquier organización con infraestructura eléctrica que requiera resguardar la seguridad de sus colaboradores y garantizar la continuidad operacional.
¿Por qué es indispensable realizar este estudio y qué riesgos evita mi empresa?
El Estudio ARC Flash permite proteger a los trabajadores frente al riesgo eléctrico, determinar el EPP adecuado para cada condición de exposición y evitar compras o exigencias de protección innecesarias o inadecuadas. Además, permite identificar condiciones que pueden aumentar el riesgo de incendio y daños a la instalación, ayudando a definir medidas de control antes de que un evento eléctrico provoque lesiones, daños materiales o interrupciones de la operación.
¿Qué normas chilenas e internacionales respaldan la realización del estudio?
El servicio articula los estándares internacionales actualizados como la NFPA 70E (Edición 2024) e IEEE 1584-2018 para el cálculo de corrientes de arco y energía incidente, junto con la normativa chilena —DS N° 8/2019 (Pliego RIC N° 17) y DS N° 109/2017 (Pliegos RPTD N° 13 y RPTD N° 15)— o normativa del país correspondiente.
¿Cuáles son los entregables finales que recibe la empresa?
Al finalizar el estudio, la empresa recibe tres componentes fundamentales:
- Informe técnico del estudio: Con la modelación de la red, análisis de cortocircuito, coordinación de protecciones y cálculo de energía incidente.
- Etiquetas de advertencia en cada tablero evaluado: Tarjetas autoadhesivas de alta visibilidad impresas para instalar en cada tablero.
- Diagrama unifilar modelado: Recibe un diagrama unifilar actualizado y modelado de la instalación eléctrica, que permite visualizar la configuración del sistema y sus principales componentes, facilitando el análisis técnico, la identificación de riesgos y la planificación de futuras intervenciones.
- Plan de Acción: Recomendaciones y medidas correctivas priorizadas para la gestión del riesgo.
¿Qué información concreta incluye la etiqueta de advertencia de Arc Flash?

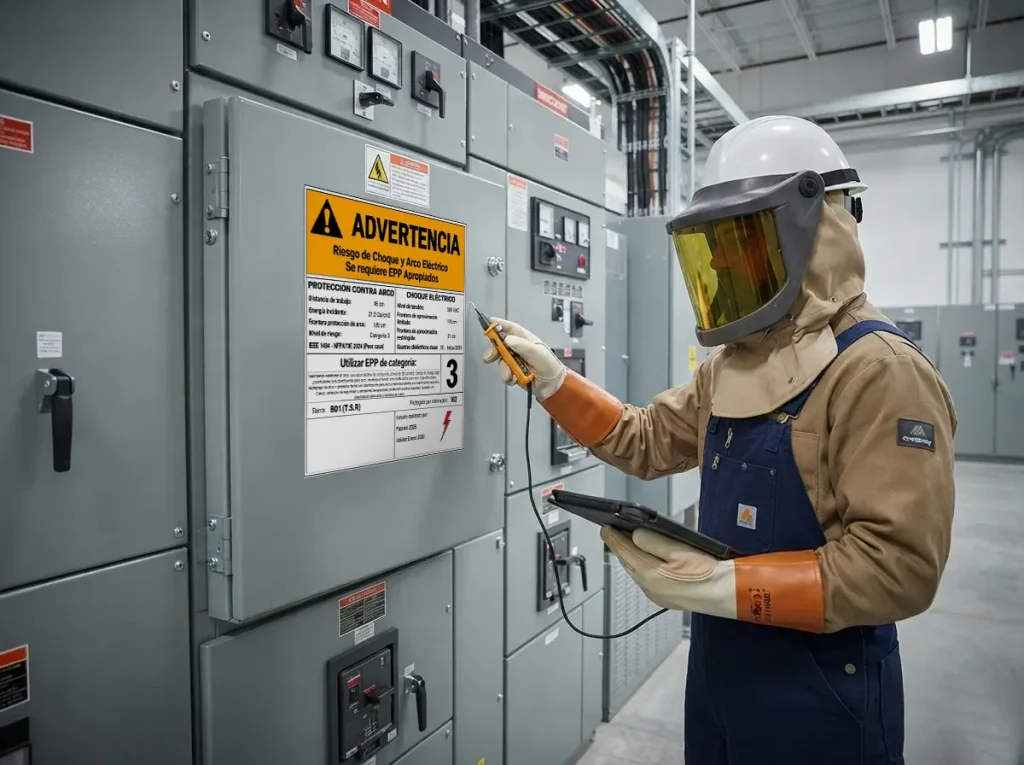

La etiqueta traduce los resultados de ingeniería en datos operativos claros e inmediatos para el personal que interviene el tablero:
- Tensión nominal: Identificación del nivel de tensión del equipo.
- Energía incidente y distancia de trabajo: Valor exacto calculado (en cal/cm²) a la distancia operativa correspondiente.
- Frontera de Arc Flash: Distancia límite calculada asociada al umbral térmico de seguridad (1,2 cal/cm²).
- Frontera restringida y frontera limitada.
- EPP Arc-Rated requerido: Clasificación térmica mínima o categoría de equipo de protección personal obligatorio para operar o mantener el equipo.
¿Cuáles son las etapas de la metodología de estudio?
El trabajo se desarrolla en 6 etapas estructuradas:
- Etapa 01: Recolección documental.
- Etapa 02: Levantamiento en terreno.
- Etapa 03: Modelación eléctrica.
- Etapa 04: Cortocircuito y coordinación de protecciones.
- Etapa 05: Cálculo de Arc Flash (energía incidente y fronteras).
- Etapa 06: Informe por tablero, etiquetas y plan de acción.
¿Qué software especializado utilizan para realizar los cálculos?
Las simulaciones y el modelo eléctrico unilineal se construyen mediante los programas líderes de la industria: ETAP y SKM Power Tools.
¿Es necesario detener la operación de la planta durante el levantamiento en terreno?
No, las actividades de levantamiento documental y relevamiento en terreno se planifican y ejecutan sin interrumpir los procesos de la planta ni alterar la continuidad operacional.
¿Ofrecen capacitaciones para el personal tras la entrega de los resultados?
Sí, como servicio complementario se imparten cursos de capacitación especializada en Riesgo Eléctrico y norma NFPA 70E para formar a trabajadores, mantenedores y supervisores en la correcta interpretación de las etiquetas y el uso seguro del EPP.
¿Qué información se requiere para solicitar una cotización?
Para estructurar la propuesta técnica basta con indicar la empresa, datos de contacto, la cantidad aproximada de tableros eléctricos a evaluar, la tensión máxima conocida de la instalación y la región de ubicación.
